Эффективная мощность

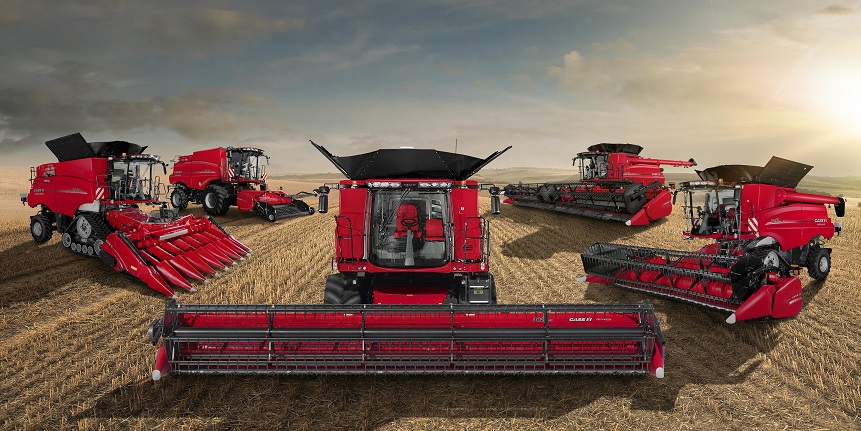

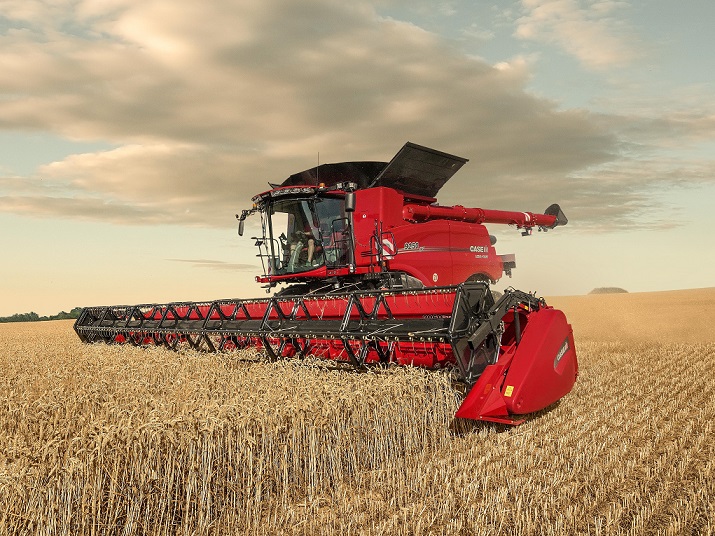

Комбайны серии Axial-Flow 250 имеют высокую мощность, улучшенную топливную экономичность, увеличенные интервалы обслуживания и минимальный объем планового технического обслуживания. Двигатели серии 40 обеспечивают до 75 л.с. дополнительной мощности для работы в более сложных условиях и с более высокой нагрузкой.
Простые настройки, длительные интервалы техобслуживания дополняются инновационной возможностью - очисткой ротора от закупорки из кабины (на моделях 7250, 8250 и 9250). Все это позволяет максимально эффективно использовать короткие сезоны уборки.
Универсальность
Конструкция позволяет производить уборку более 134 типов зерна в различных условиях. Комбайны Axial- Flow соответствуют разнообразным требованиям к уборке. Аккуратный обмолот зерна является характерной особенностью конструкции Axial-Flow. Вся система спроектирована для снижения повреждений зерна — от этапа подачи до этапа очистки. Автоматическая система настроек позволяет адаптировать машину к самым неблагоприятным условиям уборки и уменьшить разницу в производительности на различных агротехнологических фонах.
Роторы AXIAL-FLOW
Однороторная технология Axial-Flow позволяет получить превосходное качество зерна и наибольшую эффективность среди всех остальных комбайнов на рынке. Конструкция ротора с концентрическим барабаном для обмолота и отделениями с меньшим числом деталей, позволяют производить меньше регулировок и тратить меньше времени на обслуживание. Культура эффективно перемещается по барабану ротора, непрерывно и контролируемо продвигаясь, не зависимо от вида культуры и условий. Многопроходный обмолот и отделение за счет центробежной силы под всеми углами позволяют получить: более полный и аккуратный обмолот; улучшенное отделение зерна; меньшее повреждение зерна; плавную и непрерывную подачу культуры. Такой тип обмолота позволяет снизить нагрузки на силовую установку, экономит топливо, а также снижает износ компонентов обмолота.
Системы привода
Эксклюзивная трехскоростная коробка передач обеспечивает максимальный обхват ремня наряду с эффективной передачей мощности от двигателя к ротору. В результате снижается проскальзывание ремня, увеличивается надежность и срок службы.
В комбайнах находятся выделенный привод ротора и отдельный привод для подающего устройства. Уникальная функция очистки ротора от закупорки позволяет запустить ротор в обратном направлении из кабины. Трехскоростная коробка передач ротора оптимизирует скорость работы для обеспечения наибольшей эффективности. Регулировка гидравлической системы происходит плавно, и мощность механической системы передается максимально эффективно.
Редуктор промежуточного подающего устройства эффективно передает мощность к верхнему валу жатки и дополнительному спиральному барабану для камней (если установлен). Не требует цепей и ремней. Защищает питатель с помощью фрикционной муфты на валу подающего устройства и муфты с радиальным расположением шпилек на барабане питателя.
Запатентованная система автоматического регулирования скорости подающего устройства и изменения направления вращения ротора из кабины доступна на комбайнах 7250, 8250, 9250. Расположенная в кабине электронная система управления скоростью подающего устройства автоматически синхронизирует скорость питателя со скоростью движения. Снижает потери зерна при использовании кукурузоуборочной приставки. По мере того, как культура становится тоньше и комбайн ускоряется, скорость жатки и подающего устройства автоматически изменяется, чтобы подавать больше зерна в бункер. Система привода Power Plus с бесступенчатой трансмиссией оснащена органами управления в кабине, которые позволяют оператору встряхивать и (или) полностью изменять направление движения подающего устройства или ротора, чтобы удалять комки.
Обмолот
Ротор AFX оснащен крыльчатками с постоянным шагом, которые захватывают культуру и воздух в ротор. Конфигурацию ротора AFX можно изменять в зависимости от культуры и условий обмолота, используя прямые планки, бичи молотильного барабана с зубцами, спиральные ворошители.
Запатентованные лопатки соединительного конуса вместе с крыльчаткой ротора переносят культуру из подающего устройства и постепенно разгоняют ее до скорости обмолота. Соединительный конус и крыльчатка проносят через подающее устройство приблизительно 31,15 м³/с, обеспечивая улучшенную видимость в условиях запыленности.
Конструкция ротора AFX диаметром 76,2 см (30 дюймов) обеспечивает многопроходный обмолот вместе с отделением под действием центробежной силы. Все роторы серии 250 приводятся единственным в отрасли приводом Power Plus с бесступенчатой трансмиссией, передающий мощность к ротору через вал. Привод с бесступенчатой трансмиссией позволяет очищать и изменять направление вращения ротора из кабины.
Обмолот в барабане ротора производится в направлении 360 градусов и является основным преимуществом комбайнов Axial-Flow. Обмолот осуществляется за счет силы тяжести и центробежной силы.
Регулируемые лопатки с болтовым креплением к барабану определяют поток культуры для максимального повышения производительности. Лопатки барабана можно настраивать, чтобы регулировать скорость движения культуры.
На комбайнах установлены модули и решетки разного типа. Они позволяют изменять конфигурацию в соответствии с разными типами культур и условиями уборки. Модули легко устанавливать и снимать с обеих сторон комбайна.
Очистка зерна
Очистной вентилятор с поперечным потоком имеет запатентованную конструкцию, позволяющую получать неизменно высококачественные образцы зерна независимо от условий уборки. Когда культура входит в зону платформы жатки, она выравнивается на платформе и пальцах платформы. Это позволяет культуре падать в зону сита более ровным потоком. Комбайны Axial-flow серии 250 оснащены очень крупной системой очистки для своего размерного класса. Максимальная вместимость системы составляет 6,31 м². Очистной вентилятор Cross Flow производит мощный воздушный поток и обеспечивает непрерывную сбалансированную подачу воздуха. Воздух подается на всю ширину вентилятора сверху, а не сбоку. Поступив на вентилятор, воздух завихряется и разгоняется, попадая на все решето сбалансированным потоком.
Обработка пожнивных остатков

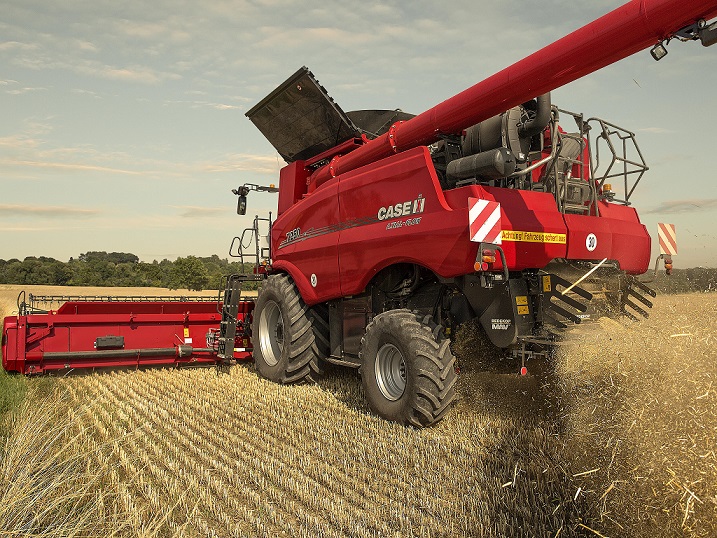

Система обработки пожнивных остатков Case IH способна обрабатывать самые жесткие пожнивные остатки, характерные для новых культур, созданных с помощью генетики. Широкий ассортимент функций обработки пожнивных остатков регулируется с учетом потребностей домашнего скота и требований к обработке почвы. Система обеспечивает равномерную обработку по всей ширине увеличенной жатки. Вертикальные разбрасыватели предоставляют 3 опции разбрасывания: формирование валков из всех пожнивных остатков; разбрасывание всех пожнивных остатков; формирование валков из стеблей и разбрасывание половы.
Доступно шесть вариантов измельчения пожнивных остатков в соответствии с предъявляемыми требованиями. Разгрузочный битер — битер с 24 тупоконечными лезвиями. Стандартный измельчитель — 24 лезвия. MagnaCut Fine — 40 лезвий. MagnaCut Extra Fine — 120 лезвий для максимального контроля пожнивных остатков при нулевой обработке почвы. Система имеет регулятор разгрузочного отражателя в кабине, удаленный сдвиг измельчителя и управление контрножом.
В вертикальном распределителе (для жаток шириной до 1371,6 см) используются регулируемые 3-сторонние лотки для управления распределением. Скорость распределения регулируется из кабины. Также из кабины можно управлять лотками распределителя; дверцами для валка; панелью распределения.
Распределитель с двумя дисками (для жаток шириной до 1219,2 см) имеет гидравлический привод и регулируемую скорость. Рекомендуется для обработки риса, однако может использоваться и для других культур. Не обеспечивает возможности валкования соломы и распределения половы.
Быстрая разгрузка
Большие зерновые бункеры(11 000-14 400 л), удлиненные шнеки и быстроскладываемые удлинители бункеров, не требующие использования инструментов, входят в стандартную комплектацию всех моделей комбайнов Axial-Flow. С обновленной системой разгрузки время разгрузки сокращается на 40 процентов.
Серия 250 оснащена элеватором чистого зерна чрезвычайно высокой производительности. Элеватор может работать с двумя скоростями. Скорость регулируется перемещением приводного ремня на шкив высокой или низкой скорости.
Дополнительно для моделей 7240 и 8240 (стандартно для 9240) входит в комплектацию система разгрузки с двойным приводом. Система позволяет отключать поперечные шнеки независимо от разгрузочного шнека; опустошать разгрузочный шнек при наличии зерна в бункере; снижает нагрузку при запуске за счет включения разгрузочного шнека на долю секунды раньше поперечных шнеков.
Существует несколько вариантов разгрузочного шнека от 6,7 м до 10,4 м.
Поворотный выгрузной рукав устанавливается дополнительно с фиксированным или складным разгрузочным шнеком. Управление осуществляется рукояткой управления силовой установки. Рукав выполняет роль зерноуловителя при выключенном разгрузочном шнеке.
Интуитивное управление
Крупные зерновые бункеры с быстроскладываемыми удлинителям управляются в одно касание, входят в стандартную комплектацию всех моделей комбайнов Axial-Flow.
Дополнительные складываемые из кабины удлинители и чехлы обеспечивают расширенные возможности управления для оператора и возможность складывания их для транспортировки или хранения нажатием одного переключателя.
Ситами с электронной регулировкой легко управлять из кабины. Скатная зерновая доска, предварительное сито, верхнее и нижнее сита, очистной вентилятор оснащены системами автоматического выравнивания для максимального снижения потерь зерна и повышения эффективности.
КОМФОРТ, ОБЗОР, УПРАВЛЯЕМОСТЬ
Оснащаемые одной из самых больших и тихих кабин в своем классе, комбайны Axial-Flow имеют лучшее в отрасли остекление кабины и непревзойденные углы обзора, позволяющие контролировать всю жатку. Эргономичная и интуитивно понятная конструкция обеспечивают максимальный комфорт и производительность.
Система автоматического наведения AFS AccuGuide
Установленная на заводе система автоматического наведения AFS AccuGuide имеет непревзойденную точность и удобство, позволяя максимально увеличить производительность. Построение системы на основе комбайна в компании Case IH гарантирует надлежащую установку и испытания, а также высокий уровень качества.
Дисплей AFS Pro 700 с механизмом отслеживания сортов позволяет оперативно отслеживать урожайность, а также управлять функциями машины/системы наведения. Дисплей имеет совместимость с любым оборудованием Case.
AFS AccuGuide проста в использовании, исключает необходимость рулевого управления на открытых полях. Гарантирует точность работ и обеспечивает формирование валков во весь размер жатки, что позволяет обрабатывать поля более равномерно.
Программное обеспечение AFS собирает информацию о хозяйстве из множества источников. AFS позволяет накладывать карты урожайности и влажности на спутниковые фотографии, а также объединять дополнительную полезную информацию с точным земледелием. Также возможно индивидуально настраивать таблицы, графики и многослойные карты для дальнейшего анализа сортов и гибридов, плотности посадки и топографии почвы, сопоставлять размеры и урожайность каждого поля по годам.
Все комбайны Case IH Axial-Flow уже с завода поставляются со встроенными датчиками отслеживания урожайности и влажности. AFS ведет точный автоматический учет сортов семян, внесений и рабочих характеристик от посадки до уборки урожая.
Система автоматической регулировки ширины среза регулирует ширину среза при движении комбайна по полю или рядку неправильной формы, а также по ранее убранным участкам.
Автоматическая настройка культур (acs) предоставляет оператору возможности выбрать тип культуры, а комбайну настроить базовые функции.
Автоматическое управление скоростью подачи (опция) позволяет изменять скорость комбайна с учетом мощности двигателя и потерь зерна в очистке комбайна. Скорость комбайна будет автоматически регулироваться с учетом условий уборки. Управление скоростью подачи включается с помощью многофункциональной рукоятки.
ПРОСТОТА ТЕХОБСЛУЖИВАНИЯ
Удобный доступ к важным зонам таким как: гидравлическая система, аккумуляторные батареи, фильтры, зерновой бункер – позволяет быстро и просто проводить мелкое техобслуживание. Меньшее число ремней и цепей делают проще процесс регулировки и обслуживания. Работа становится более простой и безопасной благодаря удобным боковым дверцам для проверок, поручням, служебному освещению и нескользящим поверхностям на всех платформах.
